一、项目概述

本中学包含 2 栋教学楼，32 间普通教室，7 层楼道区域，200 米标准操场。为满足校园日常上下课打铃、课间广播、通知播报、考试听力、操场集会、楼层分区广播等需求，建设一套IP网络广播系统。系统采用网络数字化架构，主控室统一管控，可实现分区广播、定点广播、全体广播，教室、楼道、操场可独立播放不同音源，适配教学、集会、应急播报各类校园场景。

二、建设需求

1、教室：共32间教室，每间配置1只POE网络音箱，实现上课铃声、校园广播、英语听力播放。

2、楼道（7层，按楼层分区）：7层公共楼道，部署24只吸顶音箱，配置7台IP网络功放，按楼层做分区管理，可单独对某一层楼道广播。

3、200米操场：操场集会、运动会使用，配置10只40W防水音柱，配套网络功放、无线话筒，满足大型户外活动扩声。

4、主控室：整套系统核心管控，完成音源处理、分区控制、话筒寻呼、电源管理、系统软件调度。

三、系统详细设计方案

本系统采用TCP/IP网络架构，基于现有校园网或独立布线传输音频信号，实现数字化传输，无延迟、无失真。

1、主控室设计

主控室是整个系统的核心，负责所有终端的管理与调度。

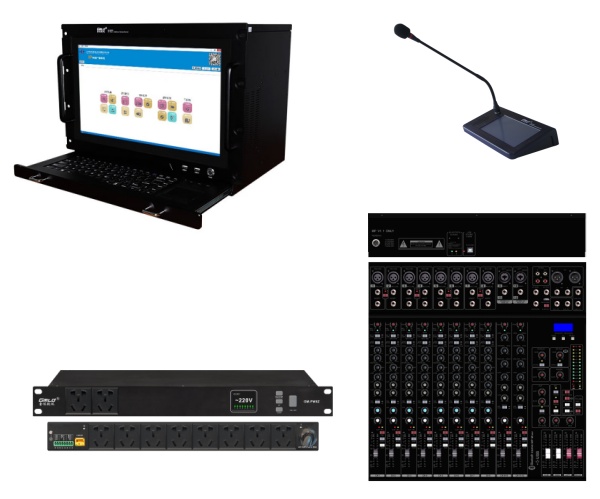

①核心设备： 配置1台网络广播中央控制主机 (GM-8008B) 作为服务器，安装IP网络广播软件 (V2.3)，实现对所有网络终端的寻址、控制和音频播放。

②交互设备： 配置2台网络寻呼话筒 (GM-8003)，用于校长或主任对特定区域进行喊话；配置1台调音台 (GM-U16) 用于处理多路外部音源信号；配置1台监听音箱 (GM-8015) 实时监看广播内容。

③电源管理： 配置1台电源时序器 (GM-PW8Z)，按顺序开关外设电源，保护设备并防止瞬间电流冲击。

2、教室区域设计（32间）

①终端部署： 在32间教室内各安装1只POE天花喇叭 (GM-8009)。

②技术特点： 该音箱支持POE网线供电，无需额外铺设电源线，施工美观便捷。作为IP网络终端，每只音箱拥有独立IP地址，可实现点对点控制（如：单独对某间教室喊话）或分组控制（如：对所有初三年级广播）。

3、楼道区域设计（7层分区）

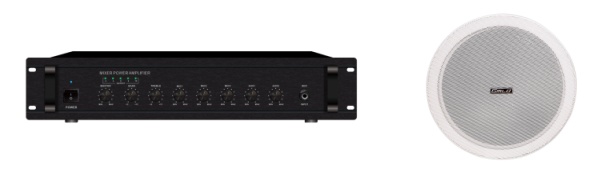

①终端部署： 共计安装24只吸顶音箱 (GM-5011)，覆盖7层楼道。

②功率驱动： 配置7台IP网络功放 (GM-1P70)，严格按照“一层一台”或“按区域划分”的原则配置。

③优势： 每个楼层独立功放，若某台功放故障，不影响其他楼层广播，极大提高了系统的稳定性。吸顶音箱外观简洁，与校园环境融合度高。

4、操场区域设计（200米）

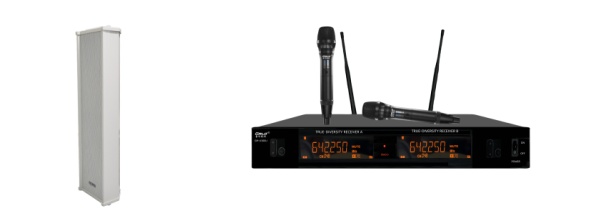

①终端部署： 安装10只防水音柱 (GM-305)，确保200米范围内声场覆盖均匀。音柱具备高等级防水防尘能力，适应户外恶劣天气。

②功率驱动： 配置2台IP网络功放 (GM-1P650) 提供充足功率储备，保证大动态范围下的声音不失真。

③移动扩声： 针对体育课及户外活动，配置4套无线话筒 (GM-6300U) 及1台天线放大器 (GM-9100T)，增强无线信号接收稳定性，防止断频。

四、系统功能特点

1、定时广播： 可预设每天的上课铃、下课铃、眼保健操音乐等，全自动运行，无需人工值守。

2、分区控制： 可对教学楼、操场、特定楼层进行单独广播，互不干扰。例如：仅在操场播放运动会进行曲，而教学楼保持安静。

3、双向对讲： 主控室可与教室端的网络终端进行双向对讲，方便教务通知或紧急呼叫。

4、消防联动（扩展功能）： 系统支持与消防系统联动，一旦发生火警，自动切断背景音乐，强插紧急疏散语音。

5、远程管理： 通过网络，管理人员可在任意联网电脑上对系统进行管理和操作。

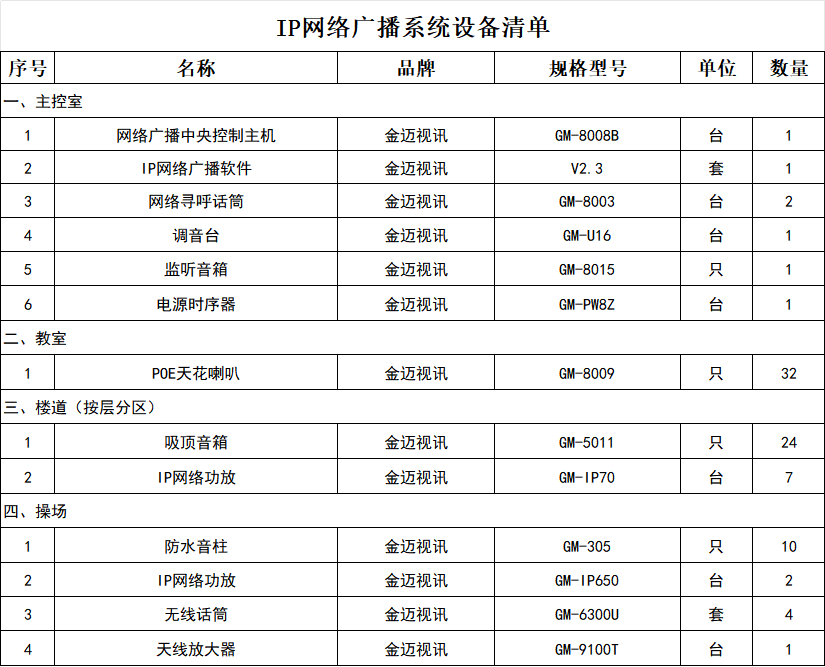

五、设备清单设计

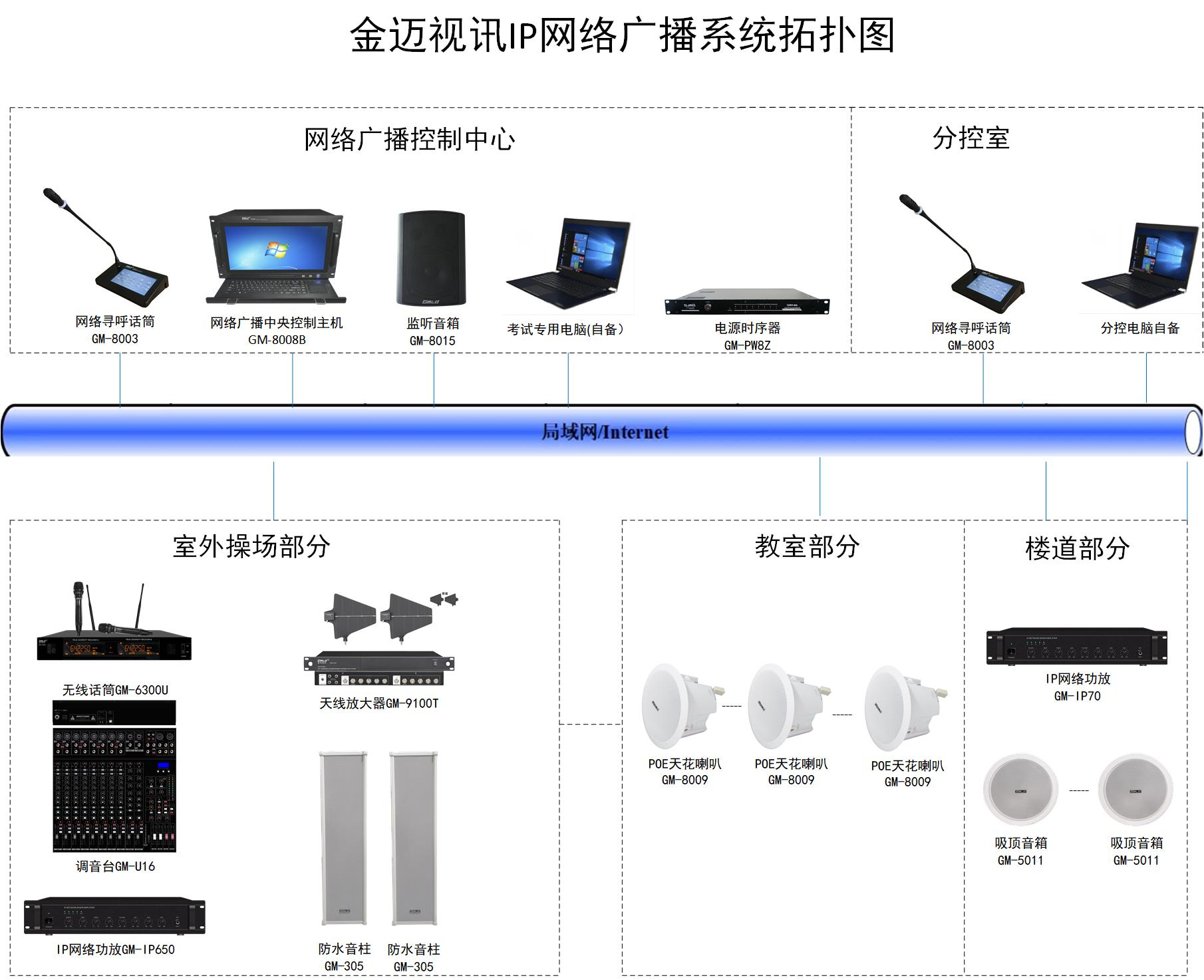

六、系统拓补图
