北京市第四十三中学，是位于北京市西城区后孙公园胡同37号的一所公办中学，宗旨为实施初中义务教育和高中学历教育，促进基础教育发展。截至2018年9月23日，学校设有24个班级，在校学生612人，教职工115人，其中教师91人，中教高级以上22人，占地面积3687.7平方米。学校注重校风与学风建设，教师团队致力于学生全面发展。这所学校原有的广播系统老旧，设备和线路严重老化，故障频出，广播系统已经不能保障学校教学管理的基本应用，如打铃，考试等，因此学校需要更换一套新的校园广播系统。

一、学校基本概况

学校共有两栋楼：其中教学楼A栋有三层，楼道长75米，教室共16间；B栋教学楼二层，楼道长75米，教室共11间；校园操场公共区域，跑道约200米。

二、学校对广播系统的建设需求

1、教学区实现全自动无人值守，实现学校日常定时打铃，播放相应节目等。

2、每个教室安装壁挂音箱,可实现对一个班级、几个班级,一个年级进行广播。教学楼楼道需安装音箱,实现分层控制，整栋楼实现单独控制。

3、室外公共区域操场广播在满足打铃的同时，可单独控制，方便升旗，做操，开运动会时在现场控制广播播放，分为一个区单独控制播放。

4、学校主要领导可在各自办公室根据需求进行全校广播或部分区域的广播。需要在学生处、教务处、团委设计分控广播站，可操作播放校园音乐节目和临时通知，可全区、分区或指定区域播放，满足学校日常各时间段不同区域背景音乐播放和广播需求。

5、校园广播系统要建立在校园网络平台上，并必须具备良好的可扩展性。

三、广播系统设计

根据客户的需求我们首先把系统的构架确定为IP网络广播系统，系统采用全数字化、IP网络化设计，通过这套广播系统可以满足学校自动打铃、广播通知、背景音乐、英语听力、语音教学等需求。

1、 教学楼教室音箱设计

教室音箱设计原则为：要求音箱具有灵敏度高，频响范围宽，音质优美，外观美观的特点。根据对音箱功能要求，每间教室配备1只20W的POE网络音箱GM-6001，实现打铃、播放眼保健操、听力训练听力考试、领导讲话等。

2、 教学楼楼道音箱设计

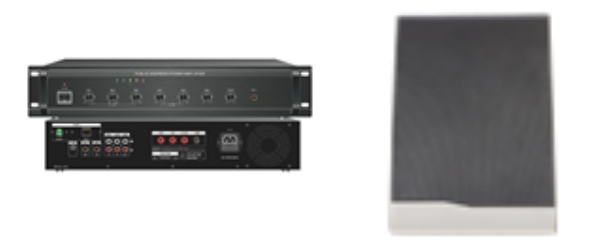

两栋教学楼楼道总共5层，每层分为1个区，每层楼道总长75米，设计安装4个10W壁挂音箱GM-106，合计功率40W，根据功放设计原则每层需配备一台IP网络功放GM-IP6280，教学楼共需21只壁挂音箱GM-106，5台IP网络功放GM-IP6280。

3、 校园操场设计

校园操场主要用于平时的集体上操，升旗、以及开运动会等，要求广播系统的声音清晰，明亮，对于音乐和人声都要有很好的解析还原。操场的室外防雨音柱和功放机利旧，配备我们的IP网络前置终端（GM-6011），从主控室引入网络信号，设备音频输出接到纯后级功放上实现操场区域统一打铃。

4、音源设计

校园广播系统音源包括数字音源与模拟音源两部分。主要使用系统服务器主机、数字调谐器、广播话筒等。

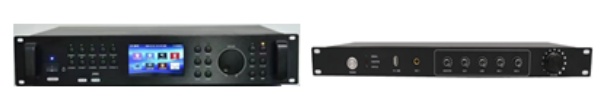

1）数字音源设计：数字音源就是计算机输出的音频信号，它播放的是计算机中的数字音频文件，包括MP3、WAV、MIDI等音频格式，本系统中设计了一台IP网络广播控制主机GM-8008B用于播放数字音源。系统服务器主机也用于数字语音文件播放，在配置100M网卡情况下至少可以同时播放512路以上节目。

2）模拟音源设计：广播会议话筒主要用于各主管老师的讲话，播放通知，开家长会等，为了提高播音质量，选择专业的广播会议话筒GM-103。

5、控制系统设计含分控系统

1）主控系统

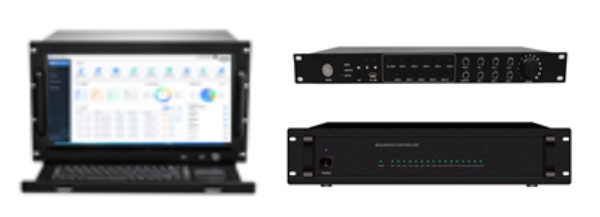

广播控制系统是校园广播系统的核心，主要由IP网络广播控制主机（GM-8008B）、服务器平台软件（V8.0）、IP音频采集编码器（GM-6010）、网络寻呼话筒（GM-8003B）、电源时序器等设备组成。系统通过控制主机和软件平台实现定时和定点自动播放，自由分区分组、以及全校广播。

IP音频采集编码器主要是把模拟音频信号转换成数字信号，再通过网络进行传输，如调谐器输出的音频信号等。

网络寻呼话筒主要是给主管老师讲话用的，它也是一个副控系统，通过话筒上的触屏就可选择不同的区域进行讲话。操作简单便捷。可根据需要对各自管理区域独立广播，互不干扰。

电源时序器主要功能是统一管理控制各类用电设备的电源开启和关闭。通过设定设备内部的控制电路，电源时序器能够按照由前级设备到后级设备的顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备。避免因设备同时启动和关闭而产生的电力冲击造成设备损坏，确保系统的稳定运行。

 2）分控系统

分控系统是校园IP网络广播系统的一大特点，一般学校需要在团委、领导办公室、学生处等位置设置分控系统用于临时讲话、播放通知等内容。不需要去广播室就能广播，因此我们采用网络寻呼话筒GM-8003B作为分控系统使用。这款网络寻呼话筒GM-8003B，具有液晶屏显示，人性化操作界面，一键求助功能，快速与控制中心连接，操作简单快捷，同时避免占用计算机资源。设备可实现分组、分区和全区一键寻呼，实现广播通知和播放音乐等功能。

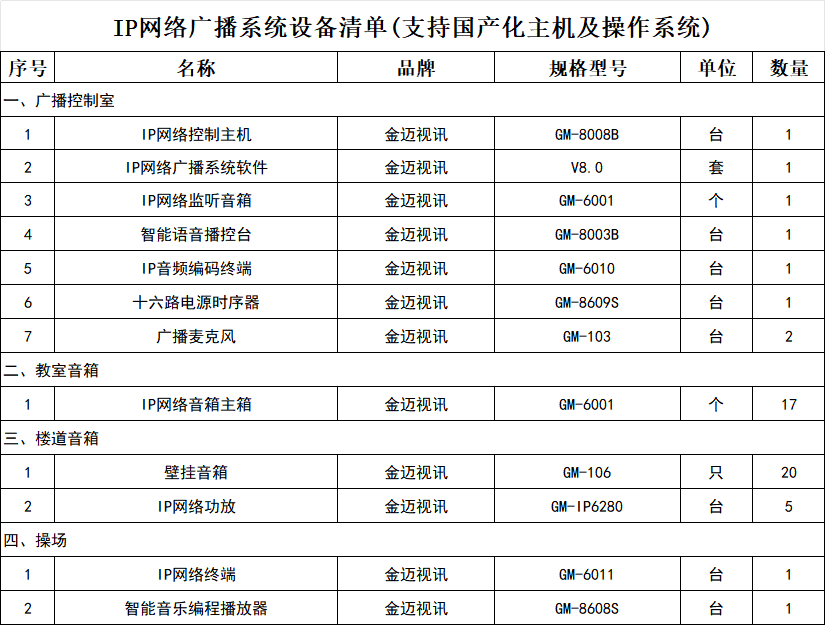

四、系统设备清单

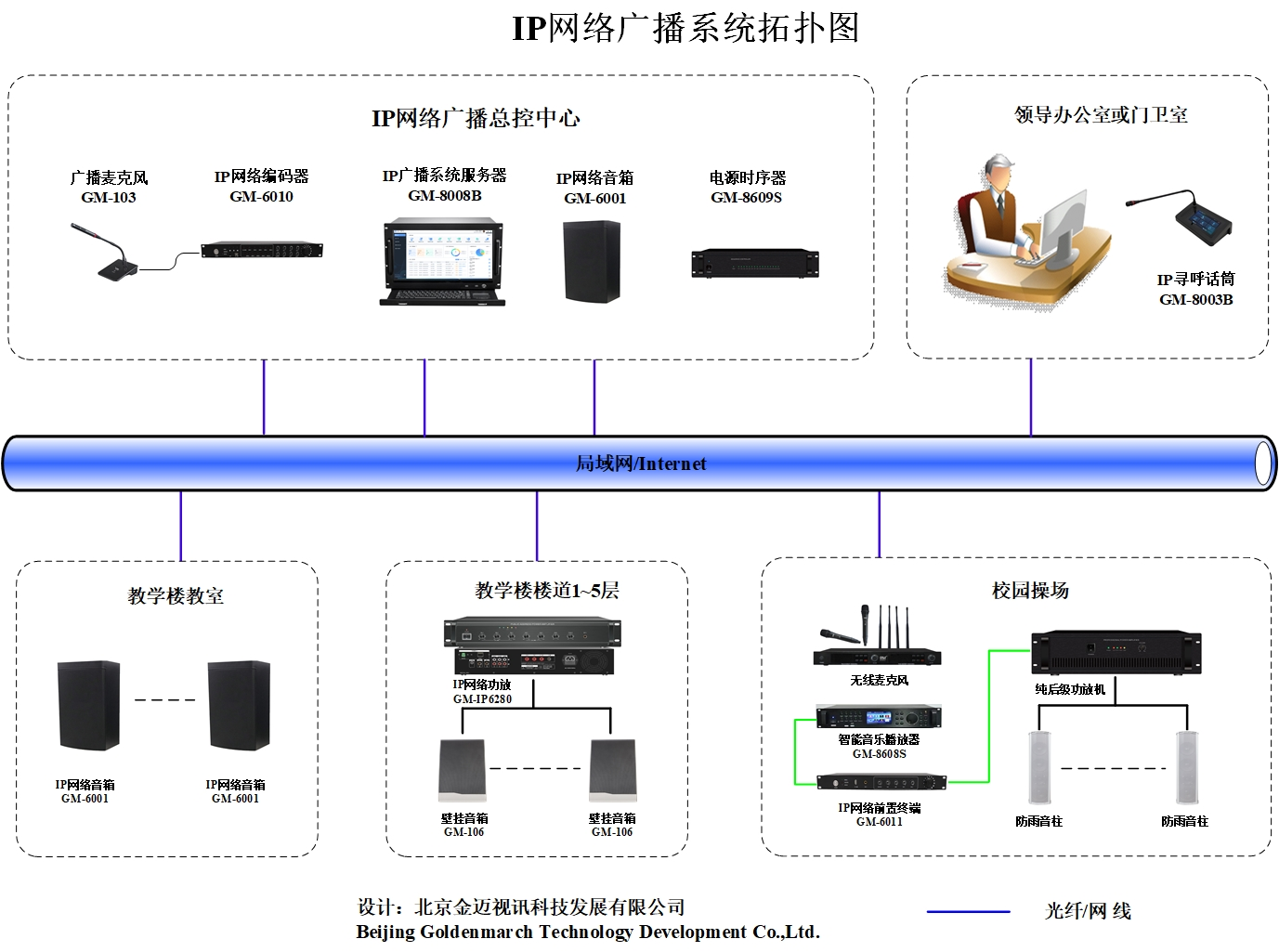

五、系统拓扑图
