北京市新媒体技师学院是北京时尚控股有限责任公司所属的一所集学制教育、职业培训、技能鉴定为一体的公办国家重点技工院校，这所学校原有的广播系统老旧，设备和线路严重老化，故障频出，广播系统已经不能保障学校教学管理的基本应用，如打铃，考试等，因此学校需要更换一套新的校园广播系统。

一、学校基本概况

首先我们得先了解一下这所学校的基础建筑结构，这也是我们在设计广播系统之前要知道的最基本的信息。

学校共有三栋楼：其中教学楼有两栋（A栋及B栋教学楼），两栋教学楼相通成L型，A栋B栋教学楼共7层，楼道长150米，A栋B栋教室总共96间，办公室26间；宿舍楼一栋，共5层，楼道长60米；校园及操场公共区域，操场跑道300米

二、学校对广播系统的建设需求

1、教学区实现全自动无人值守，实现学校日常定时打铃，播放相应节目等。

2、对教学楼实现分区广播，教学楼分为七个区域（教室及楼道按照楼层划分区域），需分层控制，整栋楼实现单独控制。

3、宿舍楼区域需要安装音箱播放背景音乐和通知等，需单独控制播放，平时也需要本地喊话。

4、室外公共区域操场广播在满足打铃的同时，可单独控制，方便升旗，做操，开运动会时在现场控制广播播放，分为一个区单独控制播放。

5、学校主要领导可在各自办公室根据需求进行全校广播或部分区域的广播。需要在学生处、教务处、团委、监控室以及学校宿舍设计分控广播站，可操作播放校园音乐节目和临时通知，可全区、分区或指定区域播放，满足学校日常各时间段不同区域背景音乐播放和广播需求。

6、广播系统必须满足和消防报警系统的联动，以及紧急情况下播放报警信号，校领导可在监控室或值班室通过广播系统进行紧急情况的处理和指挥调动。

7、大学校园广播系统要建立在校园网络平台上，并必须具备良好的可扩展性。

三、广播系统设计

根据客户的需求我们首先把系统的构架确定为IP网络广播系统，系统采用全数字化、IP网络化设计，通过这套广播系统可以满足学校自动打铃、广播通知、紧急消防广播、背景音乐、英语听力、语音教学等需求。

1、 教学楼音箱设计：

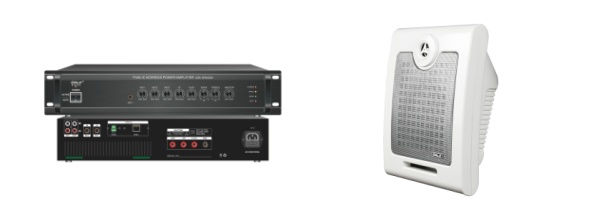

教学楼楼道总共7层，分为7个区，每层楼道总长150米，每层楼的教室和楼道划分为1个区域；音箱设计原则为：每间教室安装1只音箱，每层楼道安装15个10W壁挂音箱GM-351，合计功率150W；要求音箱具有灵敏度高，频响范围宽，音质优美，外观美观的特点。根据功放设计原则（功放的功率是音箱总功率1.5~2倍）每层楼需配备一台650W IP网络功放（GM-IP6680），共7台IP网络功放，推动各楼层区域壁挂音箱GM-351，用于广播通知、背景音乐及铃声播放等。

2、 宿舍楼音箱设计：

宿舍楼音箱设计安装在楼道，楼道每层60米，总共5层，分为1个区，每栋楼划分1个区域；楼道音箱设计原则为：每层安装6只音箱，共计安装30个10W壁挂音箱GM-351，合计功率300W；要求音箱具有灵敏度高，频响范围宽，音质优美，外观美观的特点。根据功放设计原则（功放的功率是音箱总功率1.5~2倍）每栋楼需配备一台650W IP网络功放（GM-IP6680），共1台IP网络功放，推动楼道区域壁挂音箱GM-351，用于广播通知、背景音乐及铃声播放等。

3、 校园公共区域及操场设计：

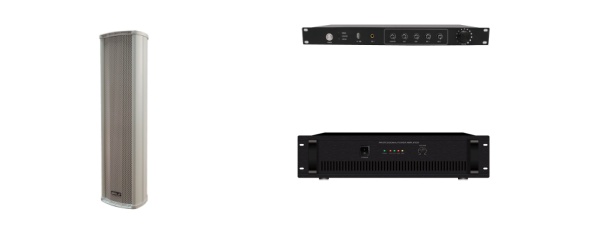

校园主干道分别设计在灯杆上安装防雨音柱；由于室外区域比较空旷，开阔，所以在音箱的选择上既要有很好的频响范围，还要有足够的功率，因此在主干道灯杆上设计安装了4只60W的室外防雨音柱GM-628，合计功率240W；操场设计安装6只60W的室外防雨音柱GM-628，合计功率360W, 总合计功率600W，根据功放设计原则（功放的功率是音箱总功率1.5~2倍），设计配备1台1500W纯后级功放（GM-IP1000）+IP网络前置终端（GM-6011），推动校园公共区域的防雨音柱和操场防雨音柱。

4、音源设计:

校园广播系统音源包括数字音源与模拟音源两部分。主要使用系统服务器主机、数字调谐器、广播话筒等。

1）数字音源设计  数字音源就是计算机输出的音频信号，它播放的是计算机中的数字音频文件，包括MP3、WAV、MIDI等音频格式，本系统中设计了一台IP网络广播控制主机GM-8008B用于播放数字音源。系统服务器主机也用于数字语音文件播放，在配置100M网卡情况下至少可以同时播放512路以上节目。

2）模拟音源设计数字调谐器：调谐器也是一种模拟音源，主要用于接受一些调频FM和电台信号，用来自动播放一些新闻广播和转发一些电台信号。本系统采用金迈视讯GM-8620T作为收音使用。

5、控制系统设计含分控系统

1）主控系统

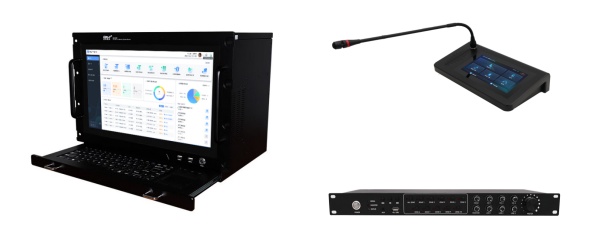

广播控制系统是校园广播系统的核心，主要由IP网络广播控制主机（GM-8008B）、服务器平台软件（V8.0）、IP音频采集编码器（GM-6010）、网络寻呼话筒（GM-8003B）、电源时序器等设备组成。系统通过控制主机和软件平台实现定时和定点自动播放，自由分区分组、以及全校广播。

IP音频采集编码器主要是把模拟音频信号转换成数字信号，再通过网络进行传输，如调谐器输出的音频信号等。

网络寻呼话筒主要是给主管老师讲话用的，它也是一个副控系统，通过话筒上的触屏就可选择不同的区域进行讲话。操作简单便捷。可根据需要对各自管理区域独立广播，互不干扰。

电源时序器主要功能是统一管理控制各类用电设备的电源开启和关闭。通过设定设备内部的控制电路，电源时序器能够按照由前级设备到后级设备的顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备。避免因设备同时启动和关闭而产生的电力冲击造成设备损坏，确保系统的稳定运行。

2）分控系统

分控系统是校园IP网络广播系统的一大特点，一般学校需要在团委、领导办公室、学生处等位置设置分控系统用于临时讲话、播放通知等内容。不需要去广播室就能广播，因此我们采用网络寻呼话筒GM-8003B作为分控系统使用。根据学校需求，设计5个分控点，这款网络寻呼话筒GM-8003B，具有液晶屏显示，人性化操作界面，一键求助功能，快速与控制中心连接，操作简单快捷，同时避免占用计算机资源。设备可实现分组、分区和全区一键寻呼，实现广播通知和播放音乐等功能。

3）紧急广播系统设计

校园是学生日常生活学习的重要场所，因此在发生火灾、各种自然灾害（如地震）等紧急情况时，学校必须要有及时有效的报警机制和应对方案。

紧急情况报警：配备一台IP网络报警主机GM-6007，接入消防报警信号，以及各类自然灾害报警信号，当报警主机接收到短路报警信号时会立即触发报警信号音频，通过广播系统向全校或指定区域发出报警信号，报警音乐可自定义，让学生知道哪种报警音乐对应的是发生哪种灾害了，报警主机也可在紧急情况下手动强制触发报警，以应对未知的紧急情况。通过安装开关手动强制触发功能，实现人工手动按下开关短路触发播放紧急报警音乐（报警音乐可自定义设置）可根据不同地点不同警源设置相应报警音乐，使灾情清晰明朗。

这所中学IP广播系统就设计完了，下面是这套系统的拓扑图和设备清单。

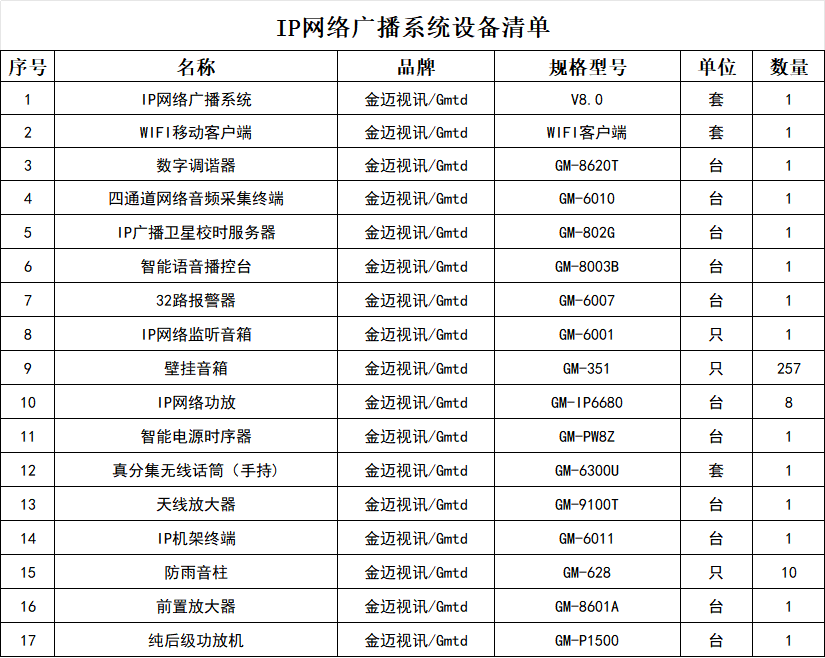

四、系统设备清单

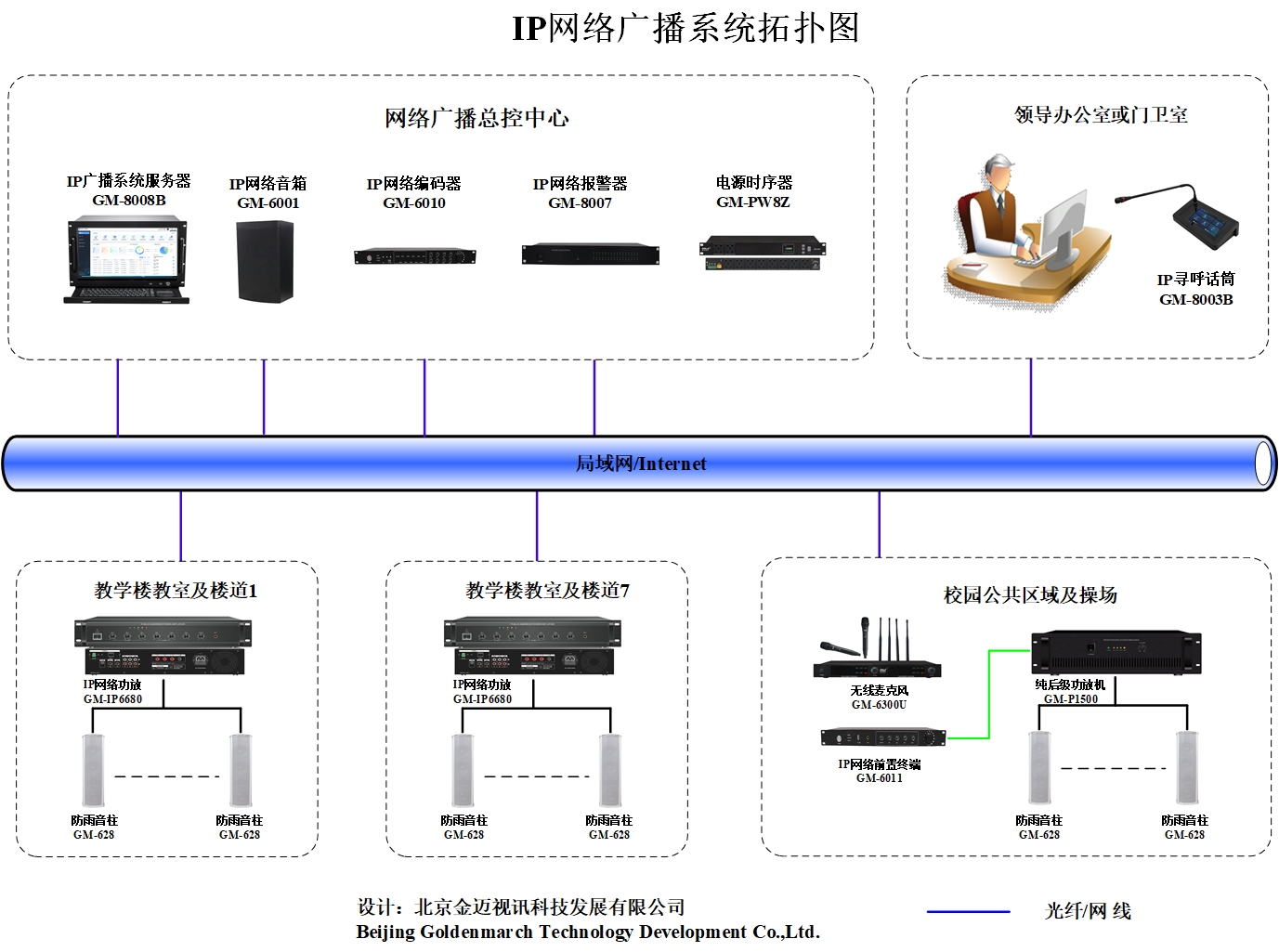

五、系统拓扑图
