● 中小学定压广播系统升级改造解决方案

时间:2012-06-08     作者:金迈视讯【原创】

项目背景及要求学校概况

本学校有50间教室,教学楼为2栋,每栋4层走廊,300米标准运动场一个;

本学校目前已有广播系统,所有设备及线路运行正常无故障,学校现在每年根据招生的情况都会对年级、班级的上课教室进行部分调整,由于原广播系统为物理分区的定压广播系统,在班级上课教室调整以后,无法再实现按年级分区进行广播,因此学校希望在不改动原有广播线路及设备的前提下,对广播系统进行升级改造,要求达到对每个班级的点对点控制广播、及对各年级的分区广播。原有的音源、功放、音箱等设备要求全部保留使用。

需求分析

学校对广播系统升级改造有二个基本要求需要满足

1)原有定压分区广播线路保留继续使用,即不重新施工布线。

2)原有的音源、功放、音箱等设备全部保留使用,即不更换基础广播设备。

根据学校的基本要求和需求,我们为学校设计安装一套金迈视讯研发生产的“一线通定压寻址广播系统”,以满足学校定点广播及自由分区广播的需求,由于学校已有广播线路及广播基础设备都还运转正常,可继续保留,这次的升级改造工程我们实际上只是为学校增加了寻址广播的控制系统部分,金迈视讯的一线通寻址广播系统具有以下的显著特点。

一线通寻址广播系统简介

1.关于GMTD金迈视讯“1线通”寻址广播

本产品为专利产品:通讯藕合载波技术。

2.工程特点:

升级快捷:50个点的寻址广播1个工作日即可完成

线路简单:利用原有一根广播线即可实现分区寻址

3. 一根广播线,能解决下面三个问题:

定压信号传输:功放广播信号远程传输。

通讯控制:无需单独布控制线,即可实现远程寻址控制。

电源输送:无需单独布电源线,即可对控制器实现供电。

升级方案设计

1)广播主控制室升级设计:

原有广播室中的音源、功放全部保留,增加设计一套《一线寻址广播管理软件V1.0》,一台信号编码控制器,即可实现全学校的寻址、分区管理及电源管理功能。

2)教室部分升级设计:

普通教室为50间,要求实现寻址广播,即需要控制到每个教室;主要应用环境:教学、通知、背景音乐、广播铃声;目前教室已经有音箱,我们只需要在每教室增加1台一线通寻址器GMTD-XZQ,总计需要50台;

3)走廊、运动场升级广播设计:

在本系统中,我们设计一台八路分区器GMTD-8DV,将有走廊区域音箱、室外运动场区域音箱,划分为不同的区域,在寻址管理软件平台的控制下,进行智能化分区自动管理。

4)电源设计:

主控制室内,设计一台八路电源管理控制器GMTD-DY”,本设备有“定时”“时序”电源管理功能,可以有效保护主控制室如功放类大功率重要的设备。本电源管理控制器与广播主机是联动的。受控于主控软件,操作单,使用可靠。

升级后寻址广播实现功能

  • 自动播放功能:系统可按校方设置的时间表通过自动播放软件,全自动 预备、上课、下课音乐铃声;学校定向需求的音频文件:眼保健操、国歌、运动员进行曲、宿舍起床号、休息铃声、校园文化宣传等节目。

  • 分区控制功能:系统可根据播放内容的不同,分区控制楼道、室外操场等区域广播的智能播放。可外控多大16个广播分区.

  • 寻址编组功能:根据学校各种教学的需求,在教室端实现可寻址广播,即可自由分组、定点广播,满足学校听力训练、听力考试及各种语音教学的需求,并且完全解决分区广播在各年级之间教室变动后,不能再按年级分区广播的功能。达到自由分组、定时定点自动广播。

  • 电源管理:外控电源时序器,实现每天无人电源管理,电脑自动开机,软件启动,时序加电。

  • 一健直通功能:本一线通广播系统中,信号编码器GMTD-SMOD具有断电直通功能。当有重大活动、考试等活动时,直接将“信号编码器GMTD-SMOD”断电,即可实现所有的寻址器实现“直通状态”。达到万无一失的广播需求。

设备清单

序号

设备名称

型号

技术参数

单位

数量

主控室部分

1

广播主机


用原有



2

寻址广播软件

V1.0

增加 实现寻址分区功能及自动播放

1

3

信号编码器

GMTD-SMOD

增加 断电直通功能

1

4

广播分区器

GMTD-8DV

增加 将原有走廊、室外进行分区

1

5

电源时序器

GMTD-DY

增加 电源无人值守

1

6

DVD播放机


利用原有

0

7

会议麦克风


利用原有

0

8

前级放大器


利用原有

0

9

纯后级功放


利用原有660W功放

0

9

纯后级功放


利用原有1000W功放

0

教室部分

1

1线寻址器

GMTD-XZQ

增加 可实现寻址、编组功能

50

2

壁挂音箱


利用原有音箱(50只)

0

走廊部分

1

吸顶音箱


利用原有音箱(32只)

0

运动场部分

1

无线麦克风


利用原有

0

2

防雨音柱


利用原有(8只)

0

工程部分

1

广播机柜

1.2米

利用原有

0

2

室内广播线

RVV2*1.0

原有不改动

0

3

室外广播线

RVV2*1.5

原有不改动

0

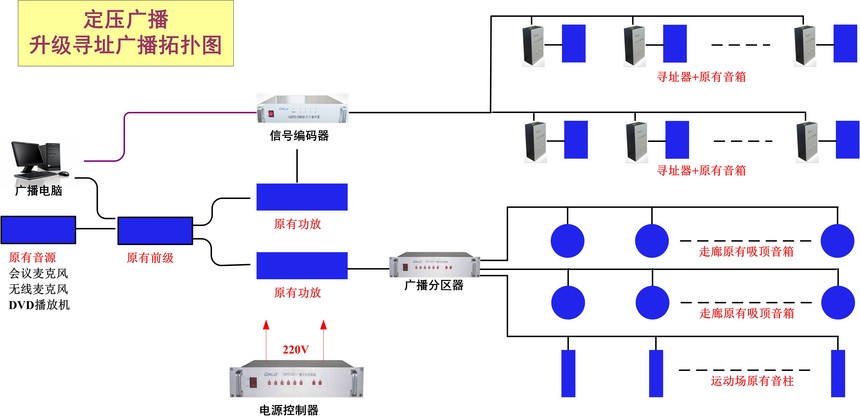

系统拓扑图
